如何看眼图测试？
发布时间：2022年04月21日 浏览数：19 文章出自：北测实验室
什么是眼图测试？

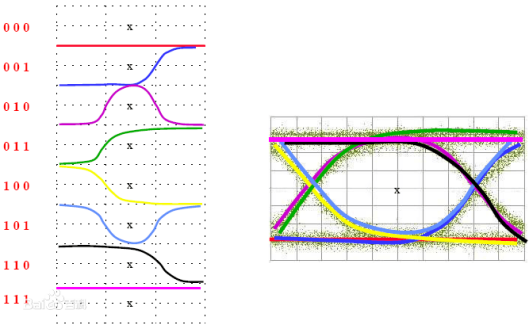

眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称 为 “眼图”。从“眼图”上可 以观察出码间串扰和噪声的影响，从而估计系统优劣程度。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。眼图的成因：扫描所得的每一个码元波形将重叠在一起，从而形成眼图。
眼图测试内容？
◆ 眼图测试
◆ 信号速率
◆ 包尾宽度
◆ 交叉电压范围（用于低速和全速）
◆ JK抖动、KJ抖动
◆ 连续抖动
◆ 单调性测试（用于高速）
◆ 上升下降时间
眼图与性能的关系？
眼图的"眼睛"张开的大小反映着码间串扰的强弱。"眼睛"张的越大且眼图越端正表示码间串扰越小;反之表示码间串扰越大。当存在噪声时噪声将叠加在信号上观察到的眼图的线迹会变得模糊不清。若同时存在码间串扰 "眼睛"将张开得更小。与无码间串扰时的眼图相比原来清晰端正的细线迹变成了比较模糊的带状线而且不很端正。噪声越大线迹越宽越模糊;码间串扰越大眼图越不端正。
理论分析得到如下几条结论在实际应用中要以此为参考从眼图中对系统性能作一论述:
（1）最佳抽样时刻应 在 "眼睛" 张开最大的时刻。
（2）对定时误差的灵敏度可由眼图斜边的斜率决定。斜率越大对定时误差就越灵敏。
（3）在抽样时刻上眼图上下两分支阴影区的垂直高度表示最大信号畸变。
（4）眼图中央的横轴位置应对应判决门限电平。
（5）在抽样时刻上下两分支离门限最近的一根线迹至门限的距离表示各相应电平的噪声容限噪声瞬时值超过它就可能发生错误判决。
（6）对于利用信号过零点取平均来得到定时信息的接收系统眼图倾斜分支与横轴相交的区域的大小表示零点位置的变动范围这个变动范围的大小对提取定时信息有重要的影响。
怎么判断眼图？

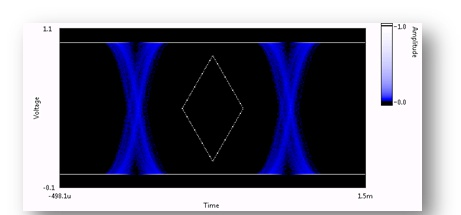

在实际测试时，为了提高测试效率，经常使用到的方法是Mask Testing。即根据信号传输的需求，在眼图上规定一个区域（如图中的菱形区域），要求左右的信号全部出现在这个区域之外，一旦菱形区域内有出现信号，则宣布测试未通过
眼图和信号完整性有什么关系？眼图反映了信号的完整性

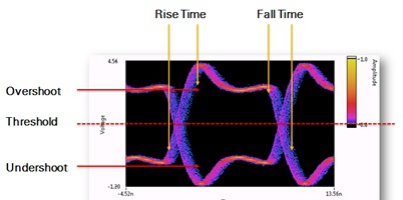

不同的眼图可以反映不同的信号质量，对于有经验的工程师可以从眼图上发现信号是否存在阻抗不匹配导致的反射，以及某种抖动成分偏大，甚至知道如何来优化眼图质量。总体来说：眼图的张开度与抖动和BER相关联；眼图张开越大，表明对噪声和抖动的容许误差越大；眼图张开越大，表明接收器判断灵敏度越好；眼顶、眼底和转换区域宽表明接收器判断灵敏度降低。
