插拔力测试速度标准

发布时间:2022年06月08日 浏览数:7 文章出自:北测实验室

插拔力试验适用于连接器的插入力、拔出力、塑料保持力以及使用寿命等多种测试,透过计算机的分析,可精确测量待测物的荷重、行程及相对应变化曲线,并可准确控制连接器插拔力测试行程、速度、目标测定次数及暂停时间。

目前我司拥有宏康立式插拨力寿命试验机,可测试手机等设备插头插拔力。1 工位,最大量程 5CM,最大质量 50KG

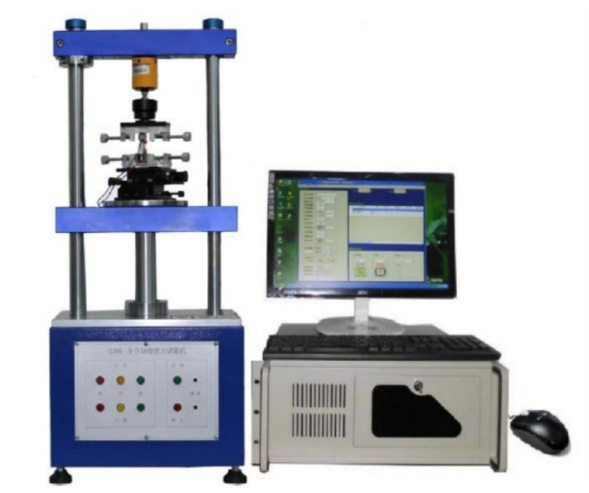

全自动插拔力试验机,测试手机等设备插头插拔力。 测定最大荷重:50Kg,最小分解能力:0.01Kg 或 1g,最大测定高度:150mm,测定速度范围:0-200mm/min,X 轴移动范围:0-75mm,Y 轴移动范围:0-75mm。

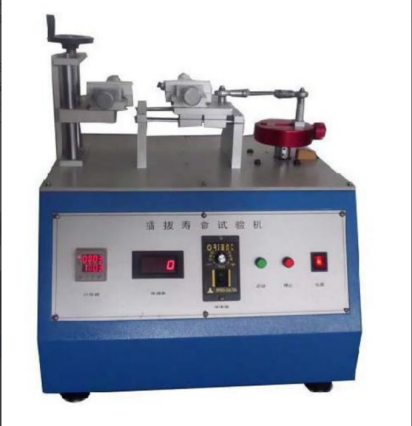

瀚阳插拔寿命试验机,调速范围:5~80 次/分钟 ,行程调节范围:0~5cm。


连接器插拔力测试标准:

测试目的:为了保证连接器适配后的可靠性和稳定性,依据EIA-364-13C(国际电气协会插拔力测试规范)特制订本标准,规定插入力不得大于额定值(确保使用者不至于很难插入适配头),而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落,造成设备连线中断及损坏)。
连接器类型 测试项目标准 测试条件
USB系列

1. 连接器拔出力≥1.0Kg,焊线后注塑成品≥0.8Kg

2. 连接器插入力≤3.5Kg

测试头插拔次数≤10次

插拔速度为12.7mm/分钟

Mini-Din系列

1. 连接器拔出力≥1.3Kg,焊线后注塑成品≥1.0Kg

2. 连接器插入力≤3.5Kg

测试头插拔次数≤10次

插拔速度为25.4mm/分钟

S-ATA系列

1. 连接器拔出力≥1.0Kg

2. 连接器插入力≤4.5Kg

测试头插拔次数≤10次

插拔速度为25.4mm/分钟

D-SUB系列-09P

1. 连接器拔出力≥1.5Kg

2. 连接器插入力≤3.5Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

D-SUB系列-15P

1. 连接器拔出力≥2.0Kg

2. 连接器插入力≤5.0Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

D-SUB系列-25P

1. 连接器拔出力≥2.5Kg

2. 连接器插入力≤8.5Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

D-SUB系列-37P

1. 连接器拔出力≥3.0Kg

2. 连接器插入力≤12.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-02P

1. 连接器拔出力≥0.5Kg

2. 连接器插入力≤3.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-04P

1. 连接器拔出力≥0.5Kg

2. 连接器插入力≤3.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-06P

1. 连接器拔出力≥0.5Kg

2. 连接器插入力≤3.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-08P

1. 连接器拔出力≥0.7Kg

2. 连接器插入力≤3.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-10P

1. 连接器拔出力≥0.7Kg

2. 连接器插入力≤3.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-12P

1. 连接器拔出力≥1.0Kg

2. 连接器插入力≤5.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-14P

1. 连接器拔出力≥1.0Kg

2. 连接器插入力≤5.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

Housing系列-16P

1. 连接器拔出力≥1.0Kg

2. 连接器插入力≤5.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

187端子系列

1. 连接器拔出力≥1.5Kg

2. 连接器插入力≤6.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

250端子系列

1. 连接器拔出力≥2.0Kg

2. 连接器插入力≤8.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

IDC端子系列

1. 连接器拔出力≥0.06g*Pin数

2. 连接器插入力≤6.8Kg

测试头插拔次数≤10次

插拔速度为12.7mm/分钟
