电镀层氧化该怎么办?

发布时间:2021年10月16日 浏览数:17 文章出自:北测可靠性实验室

空调遥控器咋突然就不好使了?

也不知何时手机后盖咋掉了一块油漆?

使用的好好的不锈钢杯子怎么突然生锈了……

遇到问题先不要慌,

让我们先了解下镀层是什么?

电镀是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程,是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化。

电镀层氧化测试

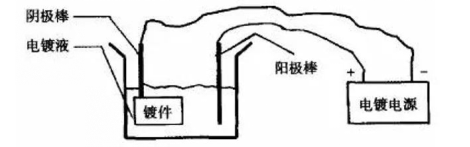

电镀过程示意

电镀类别又分为镀铜、镀金、镀银、镀铬、镀镍和镀锌等具体工艺,在制造业领域尤其对镀锌、镀镍和镀铬应用最广泛。

为什么要电镀?

电镀是制造业不可或缺的基础工艺,电镀生产中发生不良在所难免,不良现象频发会影响生产进度和产品合格率,造成经济损失。如果电镀可以提高产品耐磨性、导电性、反光性、抗腐蚀性以及增进产品美观等作用。

如果遇到电镀氧化了该怎么办?

1、找专业的第三方测试机构北测检测

2、填写失效背景信息

3、实验室据背景调查给出具体的测试方案(最好先分别寄出2-3pcs良品和失效品)

4、确认测试方案、报价、回签合同并打款

5、实验室检测并出具科学公正分析报告

北测检测 案例分享:
  • 有一款磷铜材料电镀镍金产品,表面出现氧化,分析氧化原因分析

    背景:客户反馈7/9电镀的样品,放置有一个半月后表面局部氧化

    目的:分析氧化原因

    具体分析项目如下:

  • 1、外观检查:

    用立体显微镜对委托样品进行观察,如图 3 所示,可见: 正常样品及发黑样品的绝大多数镀金层呈光亮的金黄色,表面干净无异物; 镀金层发黑样品仅发生在外壳的”工”字架局部极小区域,严重的发黑,轻微的呈淡紫色; 根据发黑发生位置推测,发黑可能为偶然因素导致的局部氧化。


    发黑镀层样品表面观察

  • 2、样品表面 SEM 形貌 + EDS 成份分析

    用SEM(15KV)分别观察氧化样品发黑区域及正常区的镀金层形貌,然后对进行表面微区EDS(8KV)成份分 析,结果如图5~8及表2所示,可见: 镀金层正常区域表面呈铜材轧制纹路上的胞状结构,无刮伤、裂纹和针孔缺陷;发黑区域金层表面疑似 被异物覆盖,观察不到胞状特征,异物结构疏松,呈裂纹、凹坑、凸状物形态; 在500X下对不良品局部进行EDS,发黑点与正常点表面都有C元素,发黑区域比正常区域氧含量略高, 推测金层被氧化了; 5000X下的发黑氧化区的EDS结果主要侦测到C、O异常元素,亦侦测到极少量的Cl ,其它为镀层及基材 相关的元素Au、Ni、Cu; 推测金层受某种意外因素影响发生氧化,如来源于环境中湿气等。

  • 3、样品镀层膜厚测试

    用 X-Ray 膜厚仪对不良及正常样品的典型位置进行镀层厚度测试,结果如表 1 及图 4 所示,可见: 不良样品与正常样品膜厚均符合技术规格要求; 氧化发黑位置与其它位置膜厚相差极小, 说明电镀工艺正常

  • 4、中性盐雾试验

    参考GJB 548B-2005, 对镀金壳体进行48小时中性盐雾试验,结果显示金层 仍能保持原有的光亮金黄色,如图10,说明壳体具有足够的防护能力,镀金工艺本身没有问题。

  • 5、湿热试验模拟验证

    将样品分成两组,然后放入溫湿度箱中,测试条件为 65℃ & 90%R.H,保持 72h 取出观察样品表面镀金层 有无变化或氧化发黑,结果如图 11~12 及表 4 所示.可见:模拟的严苛储存条件,正常品与不良品表面的镀金层保持正常的金黄色,镀金层均有足够的抗氧化变 色能力; 两种包装方式结果无差别,均未引起镀金层氧化变色:此常规极端条件不能模拟出镀金层氧化发黑,说明发黑是异常偶然因素引起的。

NTEK北测验证,专业第三方电镀层测试机构,作为国家级高新技术企业、新型材料及电子产品综合公共测试平台,是中国第三方检测认证服务的开拓者,也是国内最早从事商品检验、鉴定、测试、认证等服务的专业机构之一,拥有独立电镀层检测实验室,多年电镀层检测经验,熟悉电镀层测试标准,为客户提供一站式电镀层氧化测试服务。

了解相关详情或检测认证咨询,请点击☞在线咨询☜,或拨打☞13923764905☜咨询工程师
