气密性测试

发布时间:2021年11月30日 浏览数:13 文章出自:北测可靠性实验室

一、气密性测试介绍:

气密性检测主要是检验容器的各连接部位及腔体是否有泄露现象;做气密性检测主要是应用于飞机、航空航天、轨道、精密部件、汽车外壳、舰船及内部容器的密封完整性评估,减少产品因气密性不良导致相关事故,为产品质量保驾护航。

二、气密性测试原理:

目前针对不同产品气密性的测试,气密性的测试方法较多,测试原理也不相同,目前我这边重点介绍电子电气产品的气密性的检查方法,重点介绍直压法和差压法两种气密性测试的原理。

  • 1、直压法

    直压检测法做密封性测试就是将定量定压力气体充入试件中,然后通过传感器实时检测内部气压变化,以确认试件是否泄漏或泄漏量多少的一种密封性测试方法。

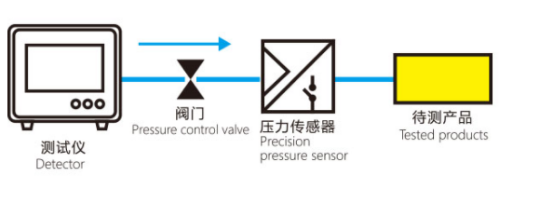

    测试设备原理图如下所示:


    整个测试包含4个阶段:

    (1)充气阶段

    (2)保压阶段

    (3)测试阶段

    (4)排气阶段

    北测案例分享:

    换气扇气密性测试:

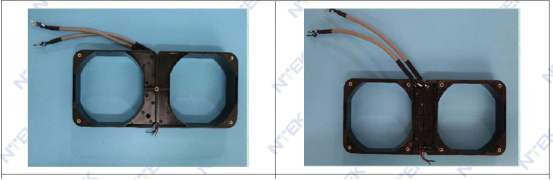

    测试前样机图片


    测试参数设置:

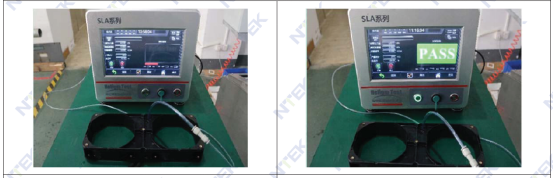

    测试中和测试结果:


    总结

    测试前需要跟客户确认的问题:
    1、开孔的位置和大小;
    2、充气的压力值;
    3、保压时间;
    4、提供泄露值多少,做为结果是否合格的判定依据。

  • 2、差压法:

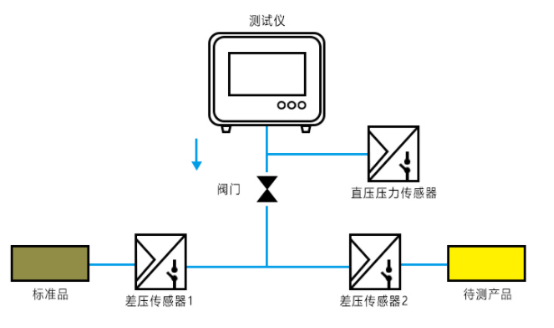

    压差密封性测试检测方法是通过气密性检测仪往被测产品与标准合格品同时充入定量定压的气体,在设定时间内用气密性测试仪的差压传感器就会测量两者之间的压差并进行比较,从而根据允许差压值上限判断被测产品的气密性是否符合标准件的要求。


    整个测试包含4个阶段:
    (1)充气阶段
    (2)保压阶段
    (3)测试阶段
    (4)排气阶段

NTEK北测验证,专业第三方可靠性检测机构,作为国家级高新技术企业、新型材料及电子产品综合公共测试平台,是中国第三方检测认证服务的开拓者,也是国内最早从事商品检验、鉴定、测试、认证等服务的专业机构之一,独立第三检测、测试、认证机构,多种检测设备,资深测试、认证工程师,为客户提供一站式检测、测试、认证服务。

了解相关详情或检测认证咨询,请点击☞在线咨询☜,或拨打☞13923764905☜咨询工程师
