连接器检测

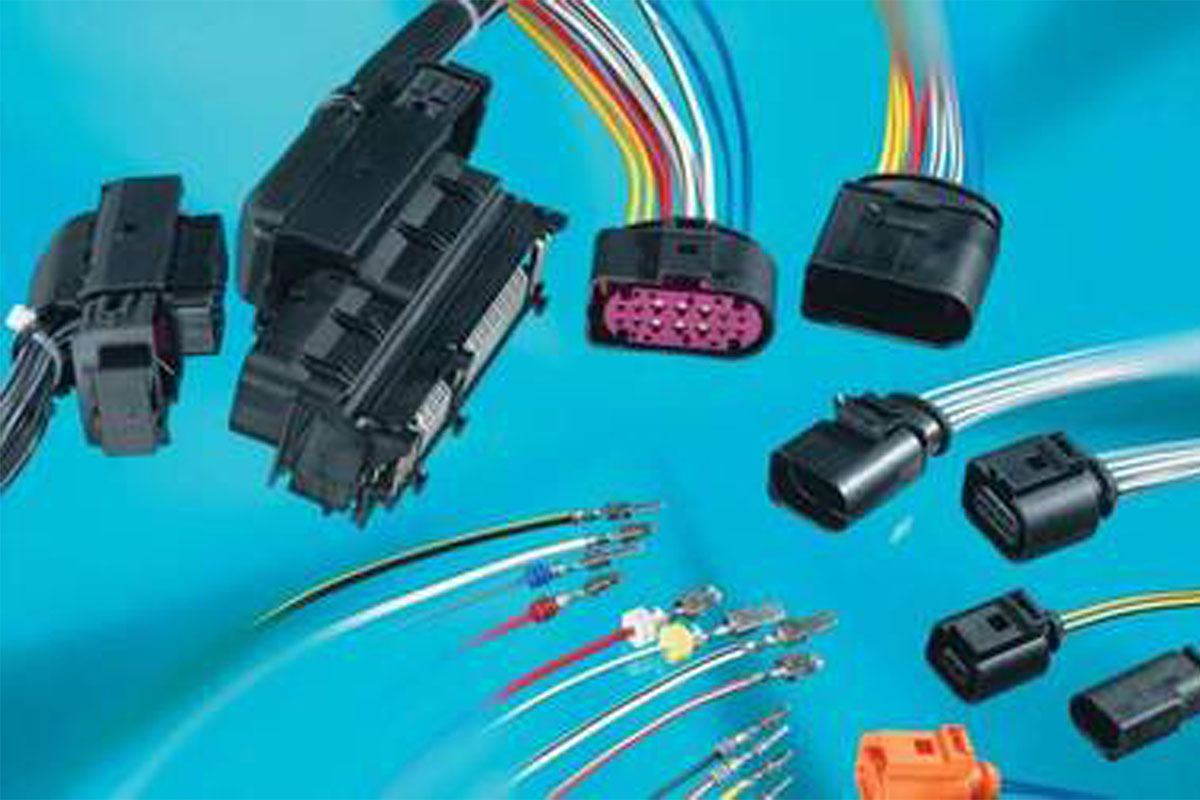

连接器是一种连接电气端子以形成电路的耦合装置。借助连接器可实现电线、电缆、印刷电路板和电子元件之间的连接。为了确认产品的功能是否已达成设计目标以及产品是否能够达到应用要求,我们有必要进行连接器的各种性能测试。

NTEK北测检测,专业第三方产品检测、认证机构,具有独立测试实验室,资深检测、认证工程师为全球客户提供多元化、一站式检测、认证办理服务。

连接器测试服务领域

常见连接器测试服务领域

BTB连接器、FPC连接器、FFC连接器、RF连接器、PCB连接器、照明连接器、音视频连接器、电源连接器 等测试

按用途划分:
密封电连接器、高温电连接器、分离电连接器、滤波电连接器、电源电连接器、手机连接器、高压连接器、车用连接器、航空连接器、高速信号连接器、光纤连接器、BTB连接器、FPC连接器 等测试
根据形状划分:
圆形连接器、矩形连接器、条形连接器、D型连接器、T型连接器 等测试
根据结构划分:
螺纹连接器、直入连接器、插销连接器、推拉式连接器、卡口连接器 等测试
按环境保护划分:
耐环境电连接器、普通电连接器、抗辐射连接器、自动脱落分离电连接器 等测试

咨询更多连接器测试服务领域,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师

连接器测试项目有哪些?

电气性能测试

耐压试验(抗电强度测试)

测试目的:为了验证电连接器在额定工作电压下能否安全工作,并验证耐受由于转换、浪涌和其他类似现象引起的瞬时过电压的能力。

试验原理:在连接器接触件与接触件之间,接触件与外壳之间施加规定电压并保持规定时间,观察样品是否有击穿或放电现象。

参考标准:EIA-364-20


绝缘电阻测试

测试目的:确立测定电连接器的绝缘材料及各密封件在能使这些元件表面或通过其内部产生漏电流的直流电压作用下,所呈现的电阻的方法

试验原理:在连接器的绝缘部分施加电压,从而使绝缘部分的表面或内部产生漏电流而呈现出来的电阻值

参考标准:EIA-364-21


接触电阻测试

测试目的:采用测量通过规定电流的接触件两端毫伏压降,来测定搭接了一定长度导线的插合的电连接器的接触件的电阻

试验原理:通过对连接器通规定电流,测量连接器两端电压降从而得出电阻值

参考标准:EIA-364-06/EIA-364-23


温升测试

测试目的:评估当端子通额定电流时,端子的温升是否*过规定值

参考标准:EIA-364-70


外壳间电连续性测试

测试目的:确定在摸拟的使用条件下的电连接器外壳的电连续性


导磁率测试

测试目的:验证样品的导磁率是否低于规定值

环境可靠性试验

盐雾试验

试验目的:确定电连接器在有控制的盐液喷雾大气中暴露后对电连接器的元件,表面处理层,机械结构及允许的电气参数等产生的影响

参考标准:EIA-364-26


混合气体腐蚀试验

试验目的:评估连接器暴露在不同浓度混合气体中的耐腐蚀能力及对其性能的影响

参考标准:EIA-364-65


温度循环试验

测试目的:确定电连接器暴露在模拟的贮藏,运输及使用过程中可能发生的最恶劣条件的极限高温、极限低温时,以及暴露在极限高、低温交替的冲击时的耐受能力


冷热冲击试验

试验目的:评估连接器在急速的大温差变化下,对于其功能品质的影响

参考标准:EIA-364-32


温湿度组合循环测试

测试目的:评估连接器在经过高温高湿环境储存后对连接器性能的影响

参考标准:EIA-364-31


高温试验

测试目的:评估连接器暴露在高温环境中于规定时间后端子和绝缘体性能是否发生变化

参考标准:EIA-364-17


温度寿命试验

测试目的:确定电连接器在规定时间内暴露在环境高温中引起对电连接器电特性和机械特性的影响


低气压浸渍试验

测试目的:验证一对插合电连接器组装件的连接器至导线间和界面密封处对摸拟的由高空迅速下降时及其后伴随的潮气冷凝水的密封能力


臭氧暴露试验

测试目的:确定电连接器耐受一定量臭氧作用的能力


空气泄露试验

测试目的:确定连机器的外壳/绝缘安装板/接触界面密封处的结合能力


防火测试

测试目的:确定接好导线并插合好的电连接器在专用标准规定的火焰温度下经过一定时间后耐火焰的能力;或在经过规定时间内耐电连续性断开的能力


易燃性测试

测试目的:确定连接器暴露在火焰中的耐燃性


液体浸渍测试

测试目的:确定电连接器暴露在它的使用寿命过程中可能接触到的特定液体中耐恶化的能力


流体压力测试

测试目的:确定连接器(插合的非插合或有防护盖的)承受在海下环境中遇到的那种静态和动态流体压力的适应能力


低温低气压试验

实验目的:模拟低温条件下的实际使用工作情况,并在模拟高空条件下施加试验电压的情况


微孔率测试

实验目的:确定使用中的接触件金属表面层固有的微孔率及其他表面缺陷数的大小

机械性能试验

插拔力测试

测试目的:验证连接器的插拔力是否符合产品规格要求

试验原理:将连接器按规定速率进行插合或拔出,记录相应的力值

参考标准:EIA-364-13


线材摇摆测试

测试目的:评估连接器经受反复来回应力的能力以及评估此过程中的电连续性

参考标准:EIA-364-41


耐久性测试

测试目的:评估反复插拔对连接器的影响,模拟实际使用中连接器的插拔状况

试验原理:按照规定速率连续插拔连接器直至达到规定次数

参考标准:EIA-364-09


机械冲击试验

试验目的:确定电连接器及其附件在承受粗鲁作业、运输和军事行动发生冲击时的适用性

测试波形:半正弦波、方波

参考标准:EIA-364-27


机械振动试验

实验目的:确定由电连接器在寿命期间可能遇到在主要频段或随机振动频段范围内及其幅度上受振动的影响情况

振动类型:随机振动、正弦振动

参考标准:EIA-364-28


电缆拉脱测试

测试目的:考核电缆或电连接器承受偶然轴向张力负荷时的能力


恒加速度测试

测试目的:验证电连接器承受预计的使用加速度环境的能力,以确保在此环境下产品结构和性能不发生失效


撞击测试

测试目的:确定电连接器耐受在分离并落到地面上时可能遇到的撞击的能力。本试验仅适用于设计符合该项要求的电连接器


机械寿命试验

试验目的:确定电连接器或接触件受到插合的分离循环的影响,这种插合的分离是摸拟电连接器使用期的机械寿命


绝缘体安装板固定性测试

测试目的:确定电连接器中绝缘体的固定机构的适应性和绝缘体材料的强度,以及确立电连接器耐受组合的接触件插合和分离力产生的轴向负荷的能力


接触件固定性测试

测试目的:在电连接器的接触件上施加一个轴向力,以确定电连接器耐受使接触件从电连接器绝缘体中的正确位置产生位移的力的能力和耐受接触件不脱出的能力

环保测试(有毒有害物质检测)

RoHs测试

RoHS 1.0 为6项:铅(Pb)、镉(Cd)、汞(Hg)、六价铬(Cr)、多溴联苯(PBBs)、多溴二苯醚(PBDEs)

RoHS 2.0 为10项:铅(Pb)、镉(Cd)、汞(Hg)、六价铬(Cr)、多溴联苯(PBBs)、多溴二苯醚(PBDEs) 、邻苯二甲酸二异丁酯DIBP、邻苯二甲酸2-乙基已基酯DEHP、邻苯二甲酸二丁酯DBP、邻苯二甲酸丁苄酯(BBP)


无卤测试

氟(F)、氯(Cl)、溴(Br)、碘(I)

咨询更多连接器测试项目问题,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师

连接器测试标准(部分)

EIA-364 连接器系列标准

IEC 60512-1 电子设备连接器.试验和测量

GJB 1217 电连接器试验方法

GB/T 5095.1 电子设备用机电元件 基本试验规程及测量方法

YD/T 640 通信设备用射频连接器技术条件

GJB 681A 射频同轴连接器通用规范

YD/T 895 SC/PC型单模光纤活动连接器技术条件

YD/T 1200 Mu型单模光纤活动连接器技术条件

YD/T 987 ST/PC型单模光纤光缆活动连接器技术条件

YD/T 826 FC/PC型单模光纤光缆活动连接器技术条件

YD/T 1272.1 光纤活动连接器

GB/T 11918.4-2014 工业用插头插座和耦合器 第4部分:有或无联锁带开关的插座和连接器

GB/T 12060.11-2012 声系统设备 第11部分:声系统设备互连用连接器的应用

GB/T 12272-1990 射频同轴连接器耐射频高电位电压测试方法

GB 13140.1-2008 家用和类似用途低压电路用的连接器件 第1部分:通用要求

GB/T 18123-2000 音频、视频及视听系统 视频系统Y/C 连接器的应用和优选电配接值

GB/T 18310.18-2001 纤维光学互连器件和无源器件 基本试验和测量程序 第2-18部分:干热-高温耐久性

GB/T 24976.7-2010 电器附件环境设计导则 第7部分:家用和类似用途低压电器用连接器件

SJ/T 10765-1996 音响设备用圆形连接器总规范(可供认证用)

卤素测试标准

BS EN 14582-2007

GB/T 9872-1998

JY/T 020-1996

咨询连接器测试标准,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师
