臭氧老化试验


臭氧老化就是将试样暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中,按预定时间对试样进行检测,从试样表面发生的龟裂或其它性能的变化程度,以评定试样的耐臭氧老化性能。臭氧老化分为静态拉伸测试和动态拉伸测试,在这个测试中臭氧浓度、温度、试样定伸比是非常重要的三个参数。

臭氧老化试验简介

测试简介

样品在静态放置、静态拉伸、连续的动态拉伸变形下,暴露于含一定浓度臭氧的空气和一定温度的环境中进行测试;从试样表面发生的龟裂或其它性能的变化程度,以评定试样的耐臭氧老化性能。

臭氧老化适用范围
适用于硫化橡胶、热塑性橡胶、电缆绝缘护套、软管、密封件、塑料、电子元器件 等

了解更多关于臭氧老化实验详情,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师

臭氧老化测试项目有哪些

臭氧老化测试方法

臭氧老化测试项目主要有静态拉伸测试和动态拉伸测试两种:

静态拉伸试验参数

臭氧浓度、温度、相对湿度、最大伸长率

动态拉伸试验参数

臭氧浓度、试验温度、最大伸长率、动态拉伸频率、气体流速或流量

(1)、臭氧浓度

试样臭氧老化试验可选用的臭氧浓度(体积分数为10-8)有: (25 ± 5)*10 - 8、(50 ± 5)*10 - 8、(100 ± 10)*10 - 8、(200 ± 20)*10 - 8 如果需要,也可选用其他更高的浓度。除非另有规定,一般在(50 ± 5)*10-8的臭氧浓度下试验。试验采用的臭氧浓度应根据橡胶耐臭氧龟裂程度和使用条件选取。如果知道橡胶在低臭氧浓度环境下使用,只要求低臭氧浓度试验,建议在(25 ± 5)*10 - 8浓度下试验;如果是耐高臭氧浓度的高聚物试验,建议在 (100 ± 10)*10-8或(200 ± 20)*10-8浓度下试验。

注:臭氧浓度可用臭氧分压MPa表示,1*10-8 臭氧浓度相当于1. 01MPa的臭氧分压。

(2)、试验温度

最适宜的试验温度为40±2℃。也可根据使用环境选用其他温度,例如 30±2℃ 或 23±2℃,但是 使用这些温度所得到的结果与使用, 40±2℃时的试验结果有差异。

注:在应用中可能会遇到明显变化的温度,建议使用包括在应用范围内的2种或多种温度。

(3)、相对湿度

在试验温度下,臭氧化空气的相对湿度一般不超过65%。过高的湿度会影响试验结果;在潮湿气候中使用的制品,试验应在80%到90%的相对湿度下进行。

(4)、伸长率

通常选用下列一种或多种伸长率进行试验: 5% ± 1%、10% ± 1%、15% ± 2%、20% ± 2%、30% ± 2%、 40% ± 2%、50% ± 2%、60% ± 2%、80% ± 2%。

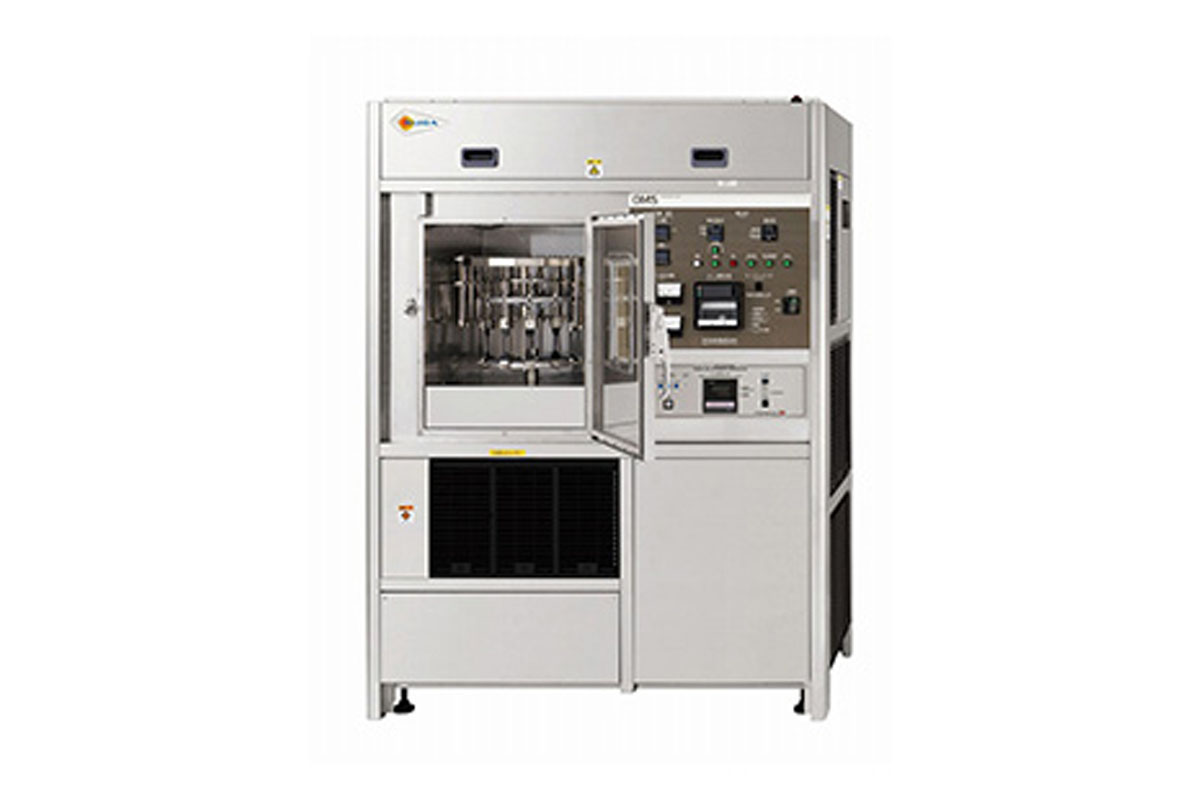

臭氧老化试验设备图
臭氧老化试验设备参数

(1)型号:OMS-HN/OMS-LN

(2)试验片尺寸・数量:宽25×长120×3mm 12个(或者选配24个)

(3.1)OMS-HN臭氧浓度:20~250pphm(200~2,500ppb/1~200ppm)

(3.2)OMS-LN臭氧浓度:20~250pphm(200~250ppb)

(4)试验温度范围:(外气温度+10℃)~60±1℃

(5)样品架:静态+动态

了解更多关于臭氧老化实验设备参数与能力,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师

臭氧老化测试标准参考(部分)

国标(GB)
  • GB/T 13642-2015 硫化橡胶或热塑性橡胶 耐臭氧龟裂动态拉伸试验
  • GB/T 7762-2014 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验
  • GB/T 18949-2003 橡胶和塑料软管 动态条件下耐臭氧性能的评定
  • GB/T 24134-2009 橡胶和塑料软管 静态条件下耐臭氧性能的评价
  • GB/T 2951.21-2008 电缆和光缆绝缘和护套材料通用试验方法 第21部分:弹性体混合料专用试验方法-耐臭氧试验-热延伸试验-浸矿物油试验
  • GB/T 11206-2009 橡胶老化试验 表面龟裂法
  • GB/T 35804-2018 硫化橡胶或热塑性橡胶 耐臭氧龟裂 测定试验箱中臭氧浓度的试验方法
行业标准(HG)
  • HG/T 2869-1997 橡胶、塑料软管 静态条件下耐臭氧性能的评价
ASTM
  • ASTM D1149 臭氧可控环境中橡胶变坏龟裂的标准试验方法
  • ASTM D1171 橡胶老化标准试验方法-户外或试验箱中臭氧表面龟裂
ISO
  • ISO 10960:2017 橡胶和塑料软管动态条件下耐臭氧性的评估
  • ISO 7326:2016 橡胶和塑料软管 - 静态条件下耐臭氧性的评估
  • ISO 1431-1:2012 橡胶 硫化或热塑性 - 耐臭氧裂纹 - 第1部分:静态和动态应变测试
DIN
  • DIN 53509-1 橡胶测试 - 耐臭氧开裂的测定 - 第1部分:静态条件
  • DIN 53509-2 橡胶测试 - 耐臭氧开裂的测定 - 第2部分:实验室试验室中臭氧浓度测定的参考方法
JIS
  • JIS K 6259-2-2015 硫化橡胶或热塑性橡胶耐臭氧性的测定第2部分:臭氧浓度的测定
  • JIS K 6259-1-2015 硫化橡胶或热塑性橡胶耐臭氧性的测定第1部分:静态和动态应变试验

咨询关于臭氧老化测试标准与实验室测试能力相关问题,请点击☞在线咨询☜,或拨打☞13923764905☜联系工程师
